電流互感器作為電力系統中不可或缺的測量與保護設備，承擔著將大電流轉換為標準小電流以供測量、監控和保護裝置使用的關鍵任務。本文旨在系統梳理其核心知識，供廣大從業者與愛好者參考。
一、 基本工作原理
電流互感器的基本原理是基于電磁感應，其結構與變壓器類似。它的一次繞組串聯在被測電路中，二次繞組則與測量儀表、繼電保護裝置等負載相連。在理想狀態下，一次電流與二次電流之比（即變比）是恒定的，且相位相同，從而實現對大電流的精確、安全測量。
二、 主要結構與類型
- 按絕緣介質分類：

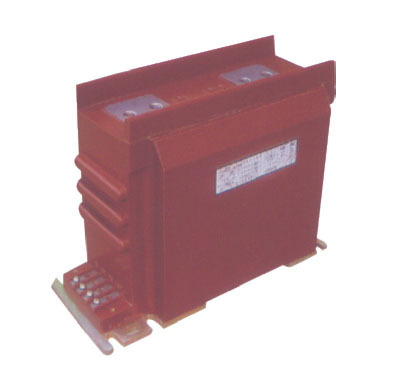

- 干式：采用環氧樹脂等固體材料澆注絕緣，結構簡單、維護方便，適用于中低壓場合。
- 油浸式：采用絕緣油作為絕緣和冷卻介質，絕緣性能好，容量大，常見于高壓電力系統。
- 氣體絕緣式：采用SF6等氣體絕緣，用于超高壓、特高壓領域。
- 按安裝方式分類：

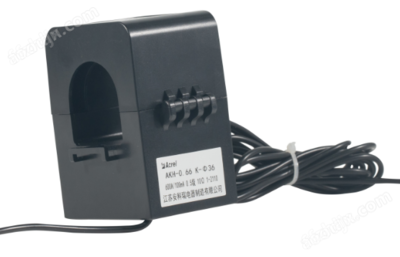

- 貫穿式（母線式）：被測母線直接穿過互感器中心，安裝簡便。
- 支柱式：安裝在支柱或器身上，結構穩固。
- 套管式：安裝在變壓器或斷路器的出線套管上，節省空間。
- 按用途分類：
- 測量用電流互感器：要求在一定電流范圍內具有較高的精度，通常在額定電流附近工作，當系統發生短路故障時，其鐵芯應易于飽和以保護二次側儀表。
- 保護用電流互感器：主要要求在系統故障（尤其是短路）時能如實反映一次電流的瞬變過程，對精度要求與測量用不同，更注重在過電流情況下的傳變特性。
三、 主要技術參數
- 額定電流比：指一次額定電流與二次額定電流之比（如 100A/5A），是選擇互感器的基本參數。
- 準確級：表示互感器的誤差等級。測量用常用0.2、0.5、1級；保護用常用5P、10P等，P后的數字代表復合誤差限值百分比。
- 額定容量：指在額定電流和額定負載下，互感器二次側輸出的視在功率（單位VA），它決定了二次回路所能連接負載的總阻抗。
- 熱穩定電流與動穩定電流：分別表示互感器在短時間內能承受的最大電流有效值和峰值，是校驗其在短路故障下承受能力的關鍵參數。
四、 使用注意事項
- 二次側必須可靠接地：為防止一次側高電壓竄入二次側危及人身和設備安全，電流互感器二次側必須有一個接地點，且通常只允許一點接地。
- 二次側嚴禁開路：運行時二次側開路會產生危險的高電壓，嚴重威脅人身安全和設備絕緣。因此，在拆除二次側儀表或更換時，必須先短接二次端子。
- 正確選擇變比與容量：變比選擇應使被測電流在互感器額定電流的30%~100%范圍內，以保證最佳精度。二次回路實際負載不應超過互感器的額定容量，否則會增大誤差。
- 極性連接要正確：對于用于電能計量或方向保護的互感器，必須確保一次、二次繞組的極性連接正確，否則會導致計量錯誤或保護誤動/拒動。
五、 常見應用場景
- 電能計量：為電能表提供與一次電流成比例的輸入信號。
- 繼電保護：為過流、差動、距離等保護裝置提供電流信號。
- 電流監測與控制：用于配電系統、電動機、發電機等的運行狀態監測和自動控制回路。
掌握電流互感器的基礎知識，是正確選型、安裝、使用和維護的前提，對于保障電力系統的安全、穩定、經濟運行至關重要。希望本文的整理能為您的學習和工作提供有價值的參考。
